Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Số mô hình: HM4X-3516-2H-8D
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: Có thể đàm phán
chi tiết đóng gói: rộng 2200 x dài 5200 x cao 2350mm
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: L/C,D/A
Workpiece size: |
350×1600×8 |
Feed height: |
≤400mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~24000rpm/min |
Motor: |
1.5kw/2.3kw AC digital servo motor |
Reducer: |
RV90:1,110Reducer |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis Optional Razor Skyhigh Handle |
Machine dimension: |
5400×2900×3300mm |
Weight: |
4500kg |
Workpiece size: |
350×1600×8 |
Feed height: |
≤400mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~24000rpm/min |
Motor: |
1.5kw/2.3kw AC digital servo motor |
Reducer: |
RV90:1,110Reducer |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis Optional Razor Skyhigh Handle |
Machine dimension: |
5400×2900×3300mm |
Weight: |
4500kg |
Lời giới thiệu

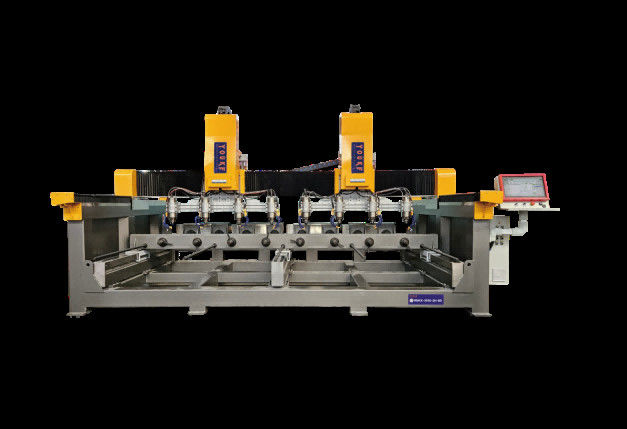

Máy khắc ba chiều 4 trục là một thiết bị khắc CNC rất phức tạp, có thể thực hiện khắc ba chiều đa chiều.So với máy khắc ba trục truyền thống, một trục quay được thêm vào, do đó nó có thể chính xác gia công phần làm việc từ nhiều góc.
★ Hệ thống thiết bị khắc tròn cho các mô hình đặc biệt của công ty Shanghai Weihong, trục thứ tư có thể beHoạt động xoay 360 °;chủ yếu được sử dụng cho các cột La Mã, cột, trống, balustrade tròn, cột rồng, hình tượng và chế biến chạm khắc ba chiều khác;
★ Phần đầu máy của cấu trúc động cơ 2 kéo 8, hướng Z chạy ổn định hơn, siêu mạnh để tăng sức mạnh chạy của thiết bị,vị trí ngón tay bằng cách sử dụng một hoạt động lái xe độc lập, độ chính xác cao hơn, kết quả khắc tốt hơn, sự ổn định và độ bền của thiết bị mạnh hơn.
★ Các phụ kiện chính được lựa chọn từ thương hiệu cao tốc servo, 1:7 máy giảm hành tinh, tốc độ nhanh, độ chính xác cao, ổn định mạnh;
★ Y-đối hướng áp dụng dầu ngâm35 đường ray, Z-đối hướng củng cố cấu trúc của 35 đường ray, X-đối hướng áp dụng baĐường 30
★ Toàn bộ máy được lựa chọn đệm ống vuông, tăng chùm, trọng lượng cơ thể, thép mạnh không dễ biến dạng, tuổi thọ tổng thể của thiết bị dài hơn.
Các thông số khác nhau
| Tên sản phẩm | Máy khắc ba chiều 4 trục HM4X-3516-2H-8D |
| Kích thước đồ đạc | 350×1600×8 |
| Chiều cao thức ăn | ≤ 400mm |
| Tốc độ trống | 25m/min |
| Tốc độ xử lý | 1-15m/min |
| Sức mạnh của trục | 7.5KW trục làm mát bằng nước |
| Tốc độ xoắn | 6000 ~ 24000rpm/min |
| Động cơ | 1.5kw/2.3kw AC động cơ điện tử |
| Máy giảm | RV90:1, 110 Máy giảm |
| Điện áp hoạt động | AC380V/50Hz |
| Định dạng tệp | Mã G/HPGL |
| Hệ thống điều khiển | WEIHONG 4Axis tùy chọn dao cạo tay cầm cao |
| Kích thước máy | 5400 × 2900 × 3300mm |
| Trọng lượng | 4500kg |
