Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Số mô hình: HM5X-1650-1HD
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: Có thể đàm phán
chi tiết đóng gói: rộng 2200 x dài 5200 x cao 2350mm
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: L/C,D/A
Platformdimensions: |
1800×5800mm |
Workpiece size: |
1600×5000 |
Feed height: |
≤500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
BT30-7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121/141:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
Taiwan SYNTEC 5Axis |
Machine dimension: |
2700×6000×2800mm |
Weight: |
4500kg |
Platformdimensions: |
1800×5800mm |
Workpiece size: |
1600×5000 |
Feed height: |
≤500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
BT30-7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121/141:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
Taiwan SYNTEC 5Axis |
Machine dimension: |
2700×6000×2800mm |
Weight: |
4500kg |
Giới thiệu
Năm trục của máy công cụ 5 trục thường bao gồm ba trục tuyến tính X, Y và Z, và hai trục quay A và B. Điều này cho phép gia công phôi ở các góc và hướng khác nhau, giảm nhu cầu kẹp và điều chỉnh nhiều lần, đồng thời cải thiện độ chính xác và hiệu quả xử lý.
★ Thiết bị được điều khiển bởi động cơ servo syntec Đài Loan, bộ giảm tốc RV, tốc độ nhanh, độ chính xác cao, ổn định tốt;
★ Toàn bộ máy X, Y, Z truyền động sử dụng ray vuông thẳng nhập khẩu 35, khả năng chịu tải, vận hành ổn định, độ chính xác gia công cao;
★ Động cơ trục chính BT30-7.5kw/800hz công suất không đổi, lực cắt mạnh, hiệu quả gia công cao hơn;
★ Toàn bộ máy sử dụng hàn ống thép dày, độ cứng cao không dễ biến dạng, khả năng chịu tải của máy hơn 3 tấn
Các thông số khác nhau

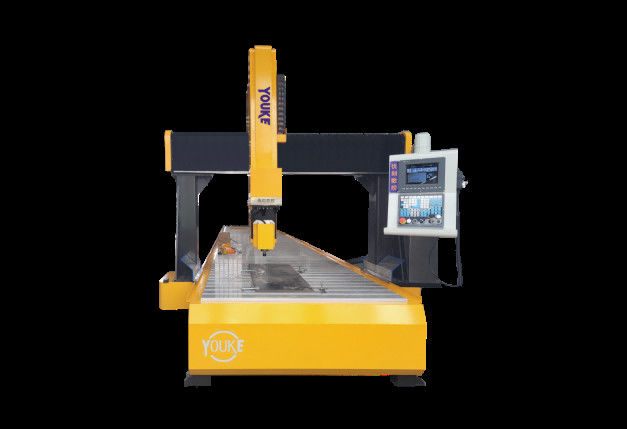

| Tên sản phẩm | Máy chuyên dụng phay và khắc 5 trục HM5X-1650-1HD |
| Kích thước bàn làm việc | 1800×5800mm |
| Kích thước phôi | 1600×5000 |
| Chiều cao nạp liệu | ≤500mm |
| Tốc độ không tải | 25m/phút |
| Tốc độ gia công | 1-15m/phút |
| Công suất trục chính | Trục chính làm mát bằng nước BT30-7.5KW |
| Tốc độ trục chính | 6000~15000rpm/phút |
| Động cơ | Động cơ servo kỹ thuật số AC 1.5kw |
| Bộ giảm tốc | (Qingchuan)RV121/141:1 |
| Điện áp hoạt động | AC380V/50Hz |
| Định dạng tệp | G-code/HPGL |
| Hệ thống điều khiển | SYNTEC 5 trục Đài Loan |
| Kích thước máy | 2700×6000×2800mm |
| Trọng lượng | 4500kg |
